【沁恒】32位通用增强型Cortex-M3单片机-CH32F103系列

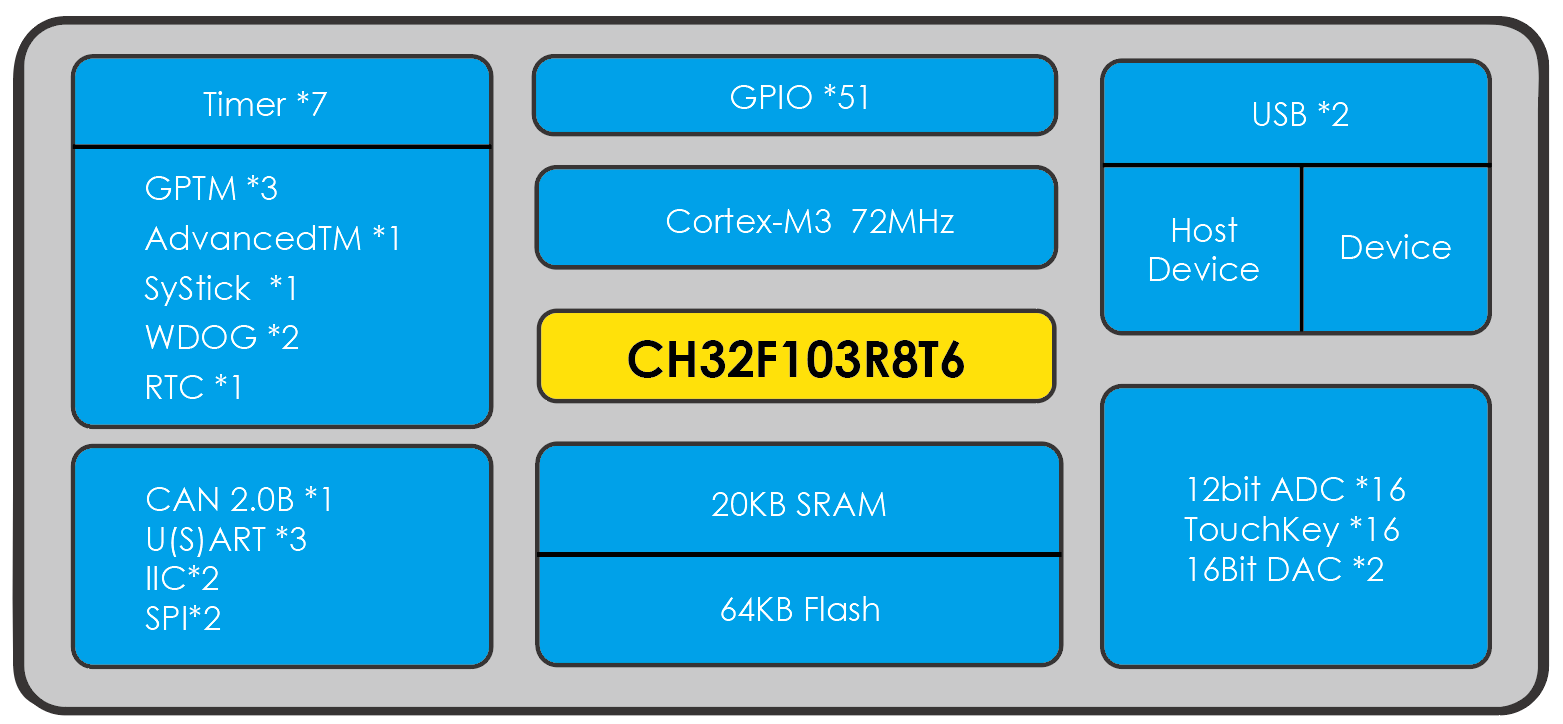

CH32F1系列是基于32位Cortex-M3内核设计的通用微控制器。片上集成了时钟安全机制、多级电源管理、 通用DMA控制器等。 此系列具有 2 路 USB2.0接口、多通道 TouchKey、 12 位 DAC 转换模块，多通道 12 位 ADC、 多组定时器、 CAN 通讯控制器、 I2C/USART/SPI 等丰富的外设资源。

分类：

描述

特点

  • Cortex-M3内核，72MHz系统主频；
  • 单周期乘法和硬件除法；
  • 20KB SRAM，64KB CodeFlash；
  • 供电范围：2.7V-5.5V，GPIO同步供电电压；
  • 多种低功耗模式：睡眠/停止/待机；
  • 上电/断电复位(POR/PDR)；
  • 可编程电压监测器(PVD)；
  • 7通道DMA控制器；
  • 12位模数转换ADC，1us转换时间；
  • 16路TouchKey通道检测；
  • 12位数模转换DAC；
  • 7个定时器；
  • 1个USB2.0 FullSpeed主机/设备接口（全速和低速）；
  • 1个USB2.0 FullSpeed设备接口（全速和低速）；
  • 1个CAN控制器（2.0B主动）；
  • 2个I2C接口（支持SMBus/PMBus）；
  • 3个USART接口；
  • 2个SPI接口（支持Master和Slave模式）；
  • 51个I/O口，所有IO口都可以映射到16个外部中断；
  • CRC计算单元，96位芯片唯一ID；
  • 串行两线调试（SWD）接口；
  • 封装形式：LQFP64M、LQFP48、QFN48。

选型指南

开发资料

1、产品手册：CH32F103DS0.PDF，CH32xRM.PDF
2、CH32F103评估板说明及参考应用例程：CH32F103EVT.ZIP
